在墊片可拆式換熱器中，板片是最為核心的關鍵部件。它不僅是冷熱流體進行熱量交換的傳熱界面，同時也是承受系統壓力的承壓骨架。作為專業從事?lián)Q熱設備研發、制造與服務的換熱解決方案提供商，上海艾克森股份有限公司（ACCESSEN）在板片的設計、選材與制造方面積累了深厚的技術，其豐富的板片家族群為各行業提供了隨需應變的精準選擇。以下從板片家族、材料厚度、波紋設計及導流定位四個維度，全面解析艾克森墊片可拆式換熱器板片的核心優勢。

一、豐富的板片家族群：覆蓋多元工況

艾克森擁有從DN25到DN500口徑的全系列墊片可拆式換熱器，針對不同應用工況開發了AU、AN、AC、AS、AP、AQ、AF等不同系列，共計60多個型號，最大單板面積可達3.8m2，設計壓力最大可達30Bar。其中，AU系列適用于常規工況，結構緊湊、性價比高；AQ系列為通過美國AHRI認證系列；AN系列適用于一般化工及海水冷卻等工業應用，最大口徑500mm；AS系列采用強化傳熱結構，適用于高粘度或含顆粒介質；AP系列為高壓型設計，滿足高壓和高流通能力的工況需求；ASM系列則具備食品級認證，廣泛用于乳品、飲料、制藥等行業。同一口徑的換熱器還可提供不同角度、不同槽深、不同長寬比的板片，通過靈活組合形成最適合特定工況的換熱方案。

二、科學的材料與厚度選擇：兼顧耐蝕與承壓

板片材質是選型的首要考量因素，直接決定了換熱器能否適應特定的介質環境和使用壽命。艾克森提供不同材質的板片以滿足各類工業需求：AISI 304不銹鋼適用于普通水-水換熱、油冷卻等無強腐蝕性工況，性價比高；316/316L不銹鋼含有鉬元素，耐腐蝕性更強，特別適用于食品、醫藥行業及含有輕微腐蝕性離子的流體；SMO254作為超級奧氏體不銹鋼，具有極強的耐點蝕和縫隙腐蝕能力，適用于高氯、高酸或高溫等苛刻工況；鈦（Titanium）對海水、氯化物等具有卓越的耐腐蝕性，廣泛用于海洋工程、海水淡化等領域；哈氏合金（Has Alloy）幾乎不受氯離子影響，對各種濃度的硫酸耐腐蝕性極好；鎳（Nickel）和鉬（Molybdenum）則適用于強酸、強堿等極端腐蝕環境。

在板片厚度方面，艾克森提供0.4mm至1.0mm的多種規格。板片厚度與換熱器的承壓能力直接相關，厚度增加可提高承壓能力；但板片過厚會降低傳熱效率，因此需要在強度與導熱性之間找到最佳平衡點。艾克森采用高精度模具一次沖壓成型，在同一板片上波紋深度相同，保證板間每一接觸點完好銜接，無過度沖壓區，不會產生隱性裂紋，板片最薄可達0.4mm，在保證承壓要求的同時獲得更高的傳熱系數。

三、精密的波紋設計：換熱效率與阻力降的博弈

板片波紋的設計與制造是板式換熱器的技術關鍵。艾克森根據特定工況開發了不同波紋角度和槽深的板片，以更好地適應各類需求。波紋不僅可強化傳熱，還能增加薄板的剛性，提高承壓能力，并促使液體呈湍流狀態，從而減輕沉淀物或污垢的形成，具有一定的自潔作用。

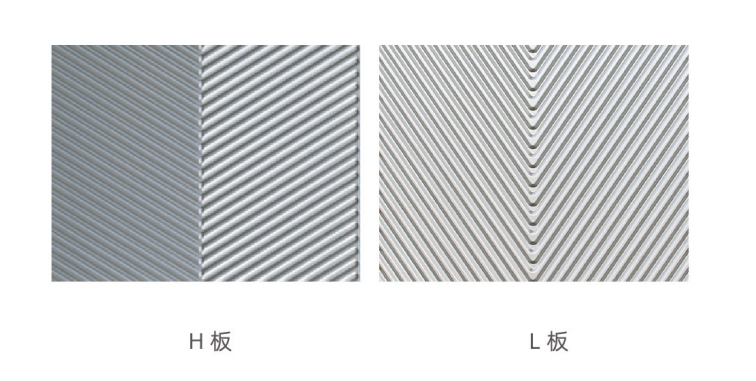

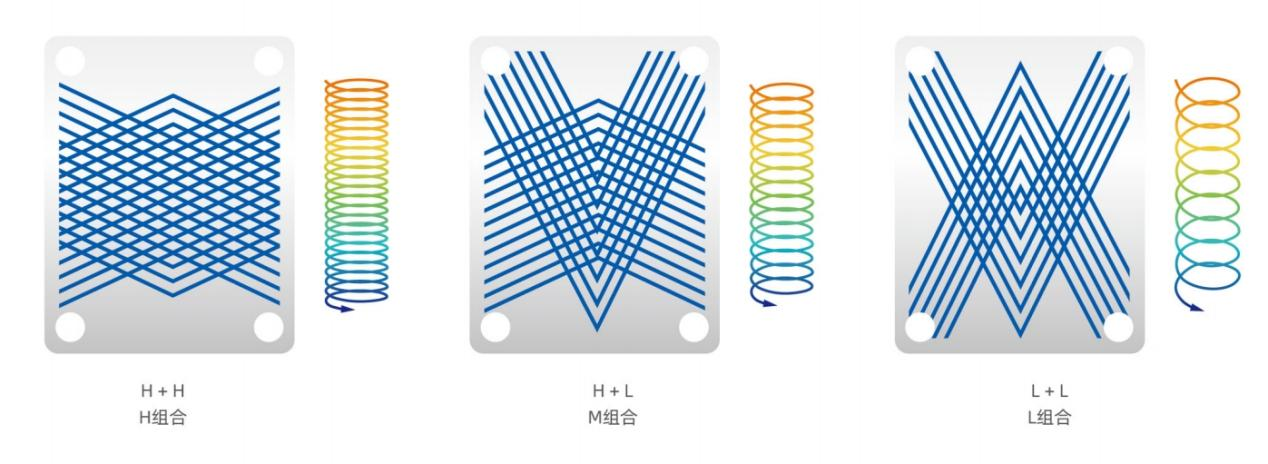

艾克森的板片通常分為H板和L板兩種波紋角度。H板（大角度板片）能取得很高的傳熱系數，同時流體流經板片的阻力也較大，適用于對傳熱效率要求較高的場合；L板（小角度板片）阻力較小，但換熱效率不如H板，比較適用于換熱溫差大、流量大的工況。通過H板和L板的不同組合——H+H組合、H+L組合（M組合）、L+L組合——可以實現傳熱系數與壓力降的優化匹配，在滿足溫度要求的前提下使用更小的換熱面積。艾克森的計算軟件會根據客戶要求的溫度和壓力降自動匹配計算，通過板片組合實現最佳的傳熱效果和壓力降優化。軟件選型后還需要結合艾克森專業工程師的應用經驗，選擇適合的板型確保設備的長期穩定使用。

四、優化的導流與定位設計：保障均勻換熱和方便日常維護

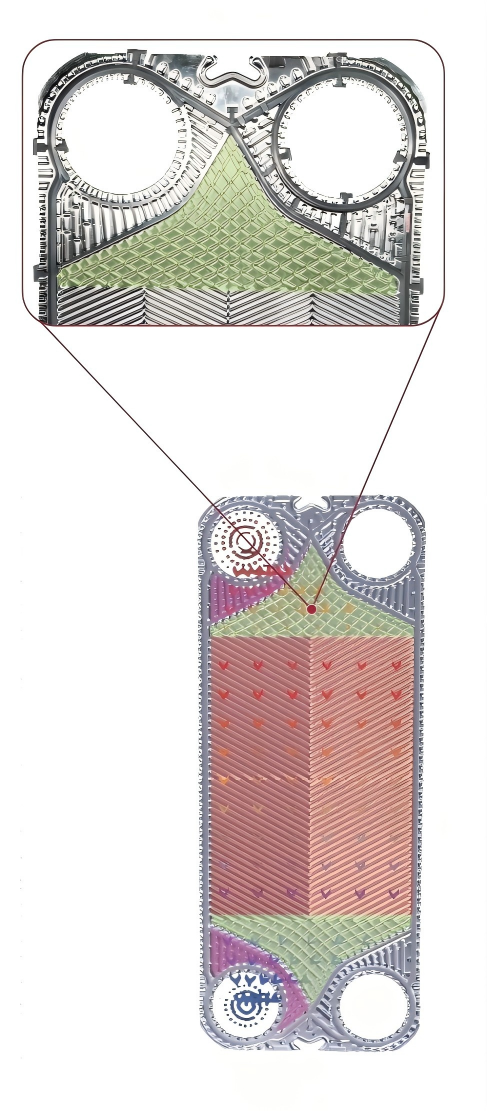

艾克森板片在導流區和角孔設計方面擁有多項專利技術。改進后的導流區使流體在板片上均勻分配流量，消除了污垢堆積區。板片的角孔設計不僅具有更大的流通能力，在同樣口徑下阻力更小，減少了設備的內部損耗。從角孔設計到優化后的導流區，再到板片的均流配置，實現了最佳的水流分配和換熱效果，解決了單邊流設計的水流分配問題。流體在板片上分布非常均勻，達到最佳的傳熱效果，也防止了因分布不均勻造成的污垢雜質堆積，進而避免板片的腐蝕和效率下降。

在定位方面，艾克森板片采用高精度的定位系統，確保每一塊板片在框架內精確對齊，形成均勻的流道。板片四角自鎖裝置能夠保證組裝時板片組不錯位，標準屋頂墊片的防漏設計大大延長了墊片使用壽命和滿足多次拆洗后是密封效果。板片掛孔與定位系統的精密配合，有效避免了因板片錯位導致的流體分布不均或“短路”現象，保證了設備的長期穩定運行。
